【計算】變壓器容量計算與額定電流計算

來源 : 電力變壓器視界 關鍵詞 : 計算變壓器所帶負荷的大?。ㄒ蠼y(tǒng)計最大綜合負荷，將有功負荷kW值換算成視在功率kVA），如果是兩臺變壓器，那么每臺變壓器的容量可按照最大綜合負荷的70%選擇，一臺變壓器要按總負荷考慮，并留有適當?shù)脑６取Ｆ渌茀?shù)可結合變壓器產品適當考慮。閱讀量 : 1655 發表時間 : 2021-12-15

變壓器容量計算

首先選擇變壓器的額定電壓。高壓側電壓與所接入電網電壓相等，低壓側電壓比低壓側電網的電壓高10%或5%（取決變壓器電壓等級和阻抗電壓大?。?；額定容量選擇。

計算變壓器所帶負荷的大?。ㄒ蠼y(tǒng)計最大綜合負荷，將有功負荷kW值換算成視在功率kVA），如果是兩臺變壓器，那么每臺變壓器的容量可按照最大綜合負荷的70%選擇，一臺變壓器要按總負荷考慮，并留有適當?shù)脑６?。其它名牌參?shù)可結合變壓器產品適當考慮。

例如：選擇35/10kV變壓器。假定最大負荷為3500kW，功率因數為0.8，選兩臺變壓器，容量S=0.7×3500/0.8=3062kVA，可選擇3150kVA的變壓器，電壓比為35kV/10.5kV。再?gòu)漠a(chǎn)品目錄中選擇型號。

一、變壓器容量計算公式：

1、計算負載的每相最大功率

將A相、B相、C相每相負載功率獨立相加，如A相負載總功率10KW，B相負載總功率9KW，C相負載總功率11KW，取最大值11KW。(注：?jiǎn)蜗嗝颗_(tái)設備的功率按照銘牌上面的最大值計算，三相設備功率除以3，等于這臺設備的每相功率。)

例如：C相負載總功率=電腦300W×10臺)+(空調2KW×4臺)=11KW

2、計算三相總功率

11KW×3相=33KW(變壓器三相總功率)

3、計算變壓器總功率

三相總功率/0.8，這是最重要的步驟，目前市場上銷售的變壓器90%以上功率因素只有0.8，所以需要除以0.8的功率因數。

33KW/0.8=41.25KW(變壓器總功率)

4、計算變壓器總?cè)萘?br/>

變壓器總功率/0.85，根據《電力工程設計手冊》，變壓器容量應根據計算負荷選擇，對平穩負荷供電的單臺變壓器，負荷率一般取85%左右。

41.25KW/0.85=48.529KW(需要購買的變壓器功率)，那么在購買時選擇50KVA的變壓器就可以了。

二、關于變壓器容量計算的一些問題

1、變壓器的額定容量，應該是變壓器在規定的使用條件下，能夠保證變壓器正常運行的最大載荷視在功率；

2、這個視在功率就是變壓器的輸出功率，也是變壓器能帶最大負載的視在功率；

3、變壓器額定運行時，變壓器的輸出視在功率等于額定容量；

4、變壓器額定運行時，變壓器的輸入視在功率大于額定容量；

5、由于變壓器的效率很高，一般認為變壓器額定運行時，變壓器的輸入視在功率等于額定容量，由此進行的運算及結果也是基本準確的；

6、所以在使用變壓器時，你只要觀察變壓器輸出的電流、電壓、功率因數及其視在功率等于或小于額定容量就是安全的(使用條件滿足時)；

7、有人認為變壓器有損耗，必須在額定容量90%以下運行是錯誤的！

8、變壓器在設計選用容量時，根據計算負荷要乘以安全系數是對的。

可以看到變壓器容量計算其實不難。主要是要注意變壓器容量計算的一些問題。

變壓器額定電流計算

額定電流是指用電設備在額定電壓下，按照額定功率運行時的電流。也可定義為電氣設備在額定環境條件（環境溫度、日照、海拔、安裝條件等）下可以長期連續工作的電流。用電器正常工作時的電流不應超過它的額定電流。

額定電流是由繞組的額定容量除以該繞組的額定電壓及相應的系數（單相為1，三相為√3）而算得的流經繞組線端的電流。因此，變壓器的額定電流就是各繞組的額定電流，是指線電流。但是，組成三相組的單相變壓器，如繞組為三角形聯結，繞組的額定電流則以線電流為分子，以√3為分母來表示，例如線電流為500A，則繞組的額定電流為（500/√3）A。

變壓器在額定容量下運行時，繞組的電流為額定電流。參照國家標準GB/T15164—1994《油浸式電力變壓器負載導則》，變壓器可以過載運行，三相的額定容量不超過100 MVA（單相不超過33.3 MVA）時，可承受負載率（負載電流/額定電流）不大于1.5的偶發性過載，容量更大時可承受負載率不超過1.3的偶發性過載。

套管也應有相應的過載能力，繞組熱點溫度和頂層油溫度分別不能超過140℃和105℃。

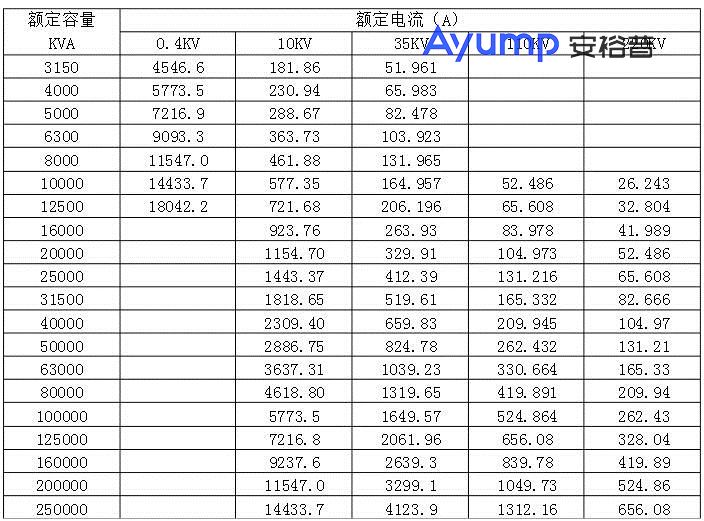

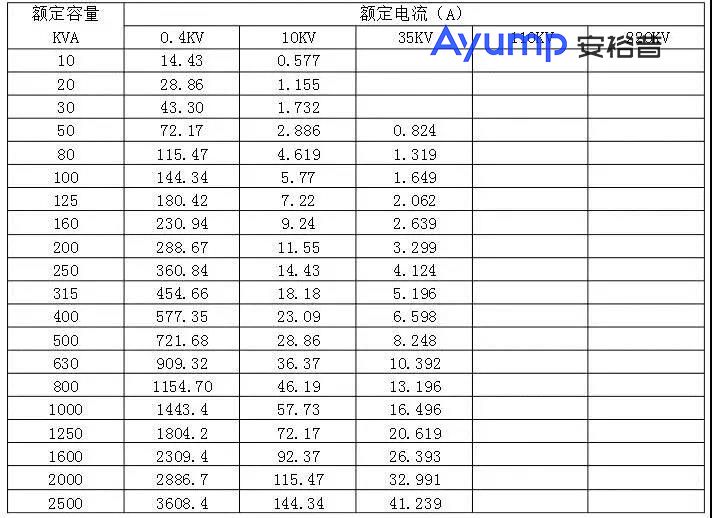

1、查表得變壓器額定電流：

變壓器額定電流表

2、變壓器額定電流計算：

變壓器額定電流 I1N/I2N，單位為A、kA。是變壓器正常運行時所能承擔的電流，在三相變壓器中均代表線電流。

變壓器額定電流計算公式：對單相變壓器：I1N = SN/ U1N；I2N = SN / U2N對三相變壓器：I1N=SN/［√3*U1N］；I2N=SN/［√3*U2N］

U1N為正常運行時一次側應加的電壓；

U2N為一次側加額定電壓、二次側處于空載時的電壓。單位為V；

注：額定電壓指的是線電壓。

I1N為正常運行時一次側變壓器額定電流；I2N為一次側變壓器額定電流。單位為A。

SN為變壓器額定容量，單位為VA、kVA、MVA。

經驗公式：變壓器二次側電流（I2N）=變壓器額定容量*1.44。

例如：100KVA變壓器二次側電流

I=100*1.44=144（A）

電工常用口訣：

口訣a ：容量除以電壓值，其商乘六除以十。

說明：此口訣適用于任何電壓等級。

口訣b ：

配變高壓熔斷體，容量電壓相比求。

配變低壓熔斷體，容量乘9除以5。

說明：正確選用熔斷體對變壓器的安全運行關系極大。當僅用熔斷器作變壓器高、低壓側保護時，熔體的正確選用更為重要。這是電工經常碰到和要解決的問題。
