一、概述

 GCK系列低壓抽出式開關柜(以下簡稱裝置),聯合幾十家行業成套廠組成全國聯合設計組,結合國內行業的具體情況而開發出的新一代的智能型低壓成套設備。該裝置是組裝式的高級型配電裝置,適用于交流50Hz,額定工作電壓660V及其以下的三相四線或三相五線系統作為動力中心(PC)控制中心(MCC)的電力系統配電設備的電能轉換,分配及電動機集中控制之用,還可與程序控制器和微處理器組成供配電自動控制系統。改裝置是發電廠,變電所,冶金,石油,化工,電力,機械,輕紡等行業低壓供電系統理想的配電裝置,被國家列為兩網改造推薦產品。

本裝置符合下列標準
IEC60439 -1《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》
GB7251．1《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》

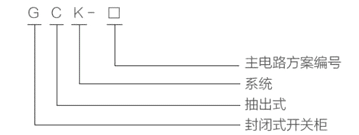

二、型號及說明

三、使用環境

1.周圍空氣溫度不得超過+40℃, 而且在24h內其平均溫度不超過+35℃。
2.周圍空氣溫度的下限為-5℃。
3.戶內安裝使用,使用地點的海拔高度不得超過2000m。
4.空氣清潔,在最高溫度為+40℃時,其相對濕度不得超過50％;在較低溫度時,允許有較大的相對濕度。例如：+20℃時相對濕度為90％,但考慮到因溫度的變化, 有可能會偶爾產生適度的凝露。
5.安裝時與垂直面的傾斜度不超過5°。
6.裝置適應于以下溫度的運輸和儲存過程：-25℃~+55℃的范圍之間,在短時間內(不超過24h)可達70℃,在這些極限溫度下裝置不應遭受任何不可恢復的損傷,而且在正常的條件下應能正常工作。
7.裝置應安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所。
8.如果上述使用條件不能滿足時,用戶應與本公司協商解決。

四、技術參數

1. 額定絕緣電壓： 660V, 1000V.

2. 額定工作電壓： 380V 660V

3. 輔助電路額定電壓： AC 220v , 380v . DC 110v , 220v

4. 使用頻率： 50~ ( 60 ) Hz

5. 額定電流：水平母線≤3150A 垂直母線 630A , 800A

6. 頰定短時耐受電流： 105kA / 1S 中性母線 30kA/1S

7. 額定峰值電流： 105kA / 0.1/s , 50kA/0.1S

8. 功能單元(抽屜）分斷能力：50kA （有效值）

9. 外充防護等級： IP30 , IP40

10. 母線設且：三相四線制,三相五線制

11. 操作方式：就地,遠方,自動

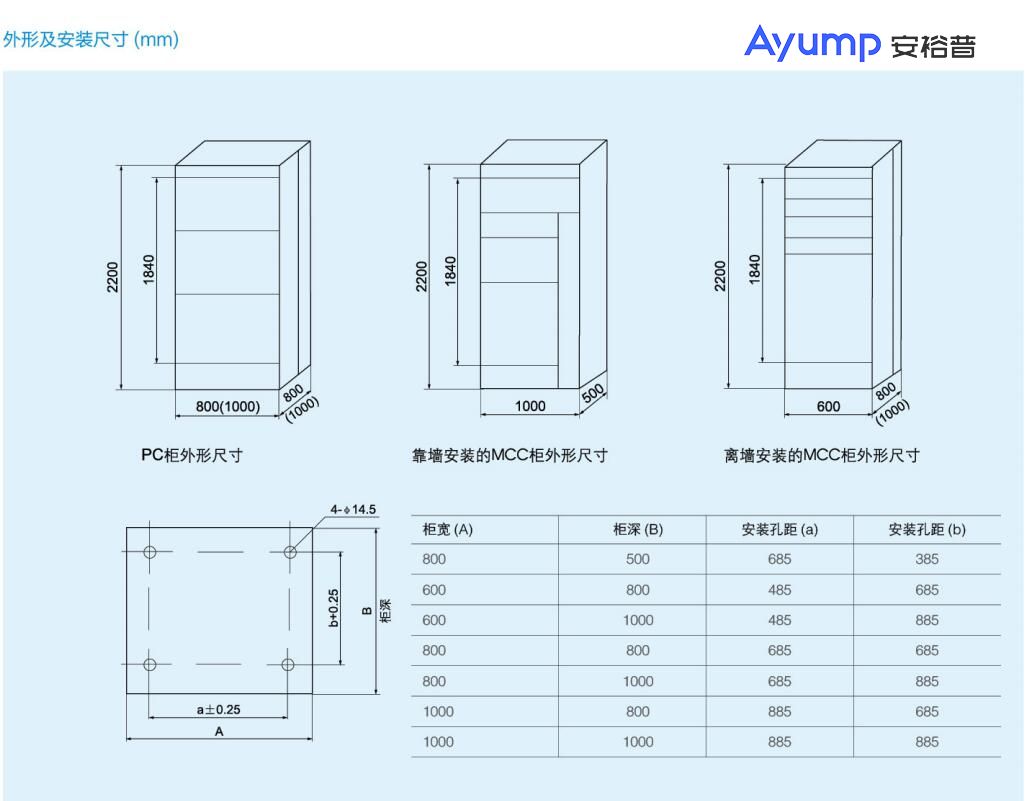

12.柜體外形尺寸:高×寬×深2200×1000/800/600×1000/800

五、主要特點

1,裝置框架的基本零件為帶有25mm間隔模數孔的C形骨架（DIN43660）?？蚣芙Y(jié)構的連接采用了新工藝的自攻螺釘和ESLOK螺絲,所有框架零件均為免維修型,單面安裝,布局緊湊,操作安全,框架結構無需專用工具即能組裝成各種型式的柜體。

2,裝置的各功能室相互隔離,其隔室分為功能單元室,母線室和電纜室。各單元的功能相對獨立。
3,功能單元
a.抽屜層高的模數為25mm。分為8/2E單元,3/2個8E單元,16E單元,24E單元五個尺寸系列。單元回路額定電流最大可達到800A。
b. 抽屜改變僅在高度尺寸上變化,其寬度,深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c. 每臺MCC柜最多能安裝9個8E單元的抽屜。
d. 抽屜進出線根據電流大小采用不同規格的接插件。
e. 抽屜面板具有分,合,試驗,抽出等位置的明顯標志。
f. 抽屜單元設有機械聯鎖裝置,防止操作。

4,饋線柜和電動機控制柜設有專用的電纜隔室,功能單元室與電纜室內的聯接通過轉接件或轉接銅排實現,既提高了電纜的使用可靠性,又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸可供選用,分別是200mm和400mm。視電纜數量,截面和用戶對安裝維修方便的要求而定。
5,抽屜單元二次插件的對數可根據需要選擇,有6對,10對,12對,20對等規格,能滿足用戶的各種控制需要。
6,考慮到干式變壓器使用的普遍性,安全性和油浸變壓器的經濟性,裝置既可以方便地與干式變壓器組成一個組列,也可以與油浸變壓器低壓母線方便連接。
7,以抽屜為主體,同時具有抽出式和固定式,可以混合組合,任意選用。
8,裝置按三相五線制和三相四線制設計,設計部門和用戶可以方便地選用PE+N或PEN方式。
9,柜體的防護等級為IP30,IP40,也可以按用戶的需要另行制訂。

六、訂貨須知

用戶訂貨時應提供如下資料：

a.產品的全型號（包括主電路方案號和輔助電路方案號）

b.主電路系統組合順序圖（排列圖及一次單線圖）

c.輔助電路電氣原理圖

d.柜內元器件清單

e.配電柜的排列圖

f.配電柜表面漆膜顏色

g.其它與產品正常使用條件不符的特殊要求
