一、概述

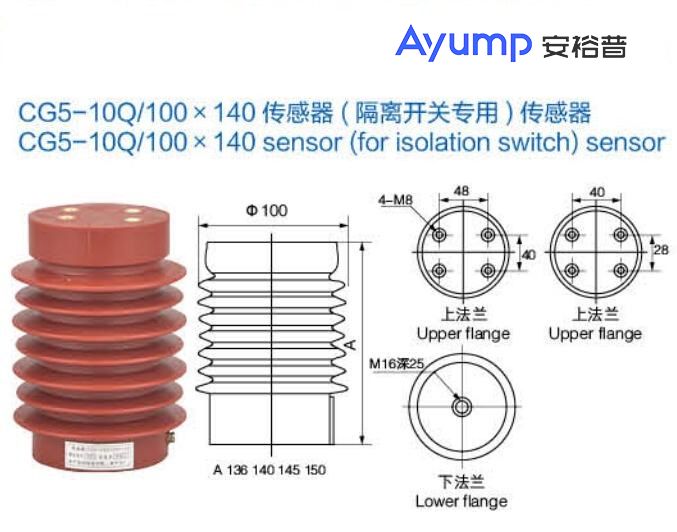

高壓帶電傳感器通過抽壓電容壓棒，從高壓帶電回路中抽取一定的電壓作為顯示和閉鎖的電源，用于反映裝置設置處的帶電狀態，并能強制閉鎖開關門。電壓指示和強制閉鎖的工作，均受同一高壓信號所控制，但電路系統又是相互獨立的，只要高壓回路帶電，那么即使顯示電路和閉鎖電路同時出故障，電磁鎖仍處于閉鎖狀態。因此產品的防誤閉鎖可靠性大，安全性高。傳感器全部全工況要求設計，爬電距離滿足技術要求，顯示器外觀新穎，電子元件全部進行篩選，組裝精致。傳感器為環氧樹脂澆注支柱絕緣子式產品。可做為隔離開關，接地開關和其它支柱絕緣子使用，具有高強度，耐電弧能力強,局部放電量小等特點。

二、正常工作條件

1、使用環境:溫度-25℃~+40℃,特殊地區不低于-35℃;海拔高度不超過1000M

2、大氣條件:空氣相對濕度日平均值不大于95%RH,月平均值不大于90%RH;水蒸氣壓力日平均值不超過2.2KPa,月平均值不超過1.8KPa。

3、環境條件:無明顯污穢，無易燃、易爆、化學腐蝕和鹽霧場所。

T型高壓帶電顯示器:當高壓端電壓在額定相電壓的15%~<65% (是指一次測額定電壓為0.15~0.65時，起輝)，顯示燈開始分別指示高壓端帶電狀況。

Q型高壓帶電顯示器:該產品不僅具有T型高壓帶電顯示器的全部功能還可以達到:

a、當三相高壓母線中，任何一相電壓在額定相電壓65%~100%時(是指一次測額定電壓為0.65~1.0時，閉鎖)。電子線路控制繼電器輸出接點J打開，處于強制閉鎖狀態。

b、當三相均不帶電，①二次電源正常,輸出接點閉合，處于解鎖狀態;②二次電源斷開，輸出接點打開，處于保護閉鎖狀態，達到強制閉鎖功能。

三，型號含義
