1.產品概述

觸頭盒為環氧樹脂APG工藝壓力凝膠成型結構，用于各種手車式開關柜，起絕緣隔離和聯接過渡作用。

2.產品型號

觸頭盒CH1-10Q-150（630-1250A）

觸頭盒CH2-10Q-180（1250A）

觸頭盒CH3-10Q-190（1600A)

觸頭盒CH4-10Q-208（2000A）

觸頭盒CH5-10Q-250（3150-4000A）

觸頭盒CH6-10Q-230（3150-4000A）

觸頭盒CH7-10-210

觸頭盒JYN2-10Q（630A）

3. 使用條件

1）海拔高度不超過1000M

2）周圍氣溫+40℃~10℃;

3）當空氣溫度+20℃時，相對濕度不超過95%

4）無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。

4.技術數據和要求

1）觸頭盒同觸頭對地應能耐受工頻實驗電壓（有效性）42KV，歷時5分鐘，雷電沖擊（峰值)75KV;

2）觸頭盒在額定電流下，長期工作下出線端部溫升不超過65℃；

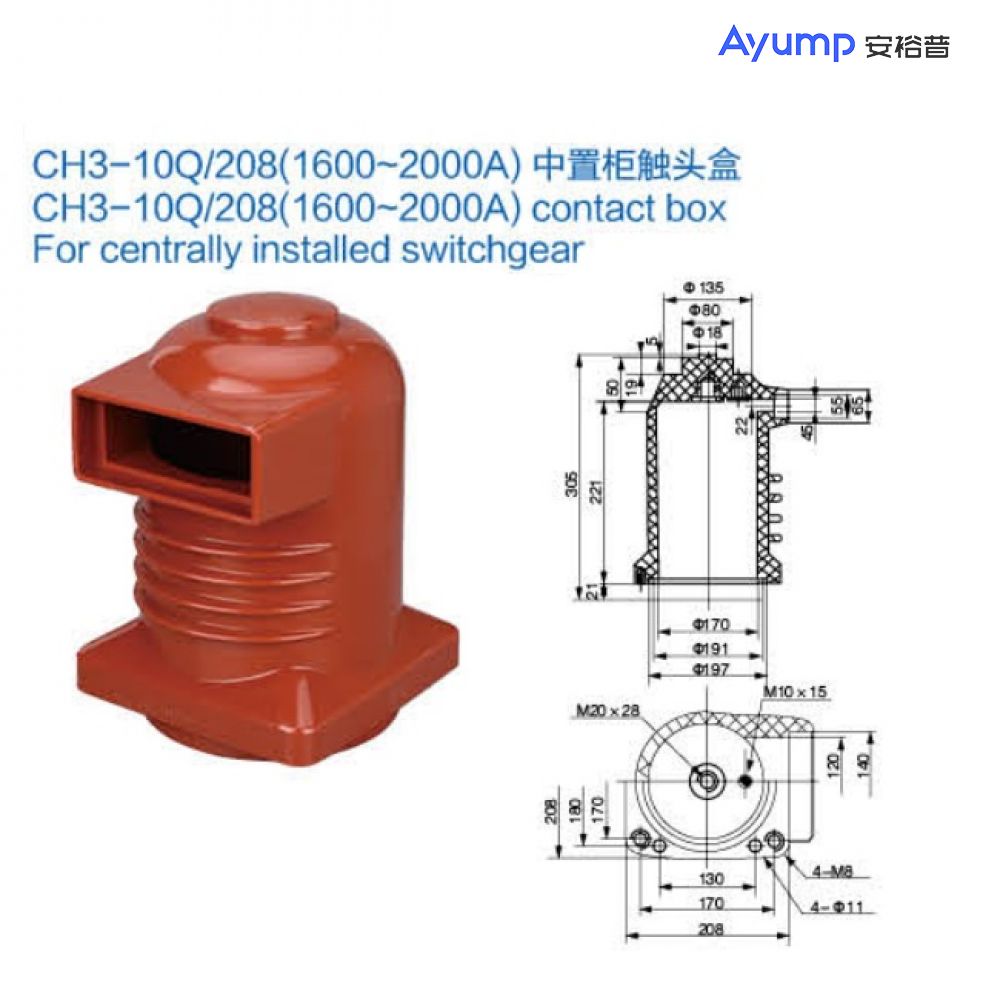

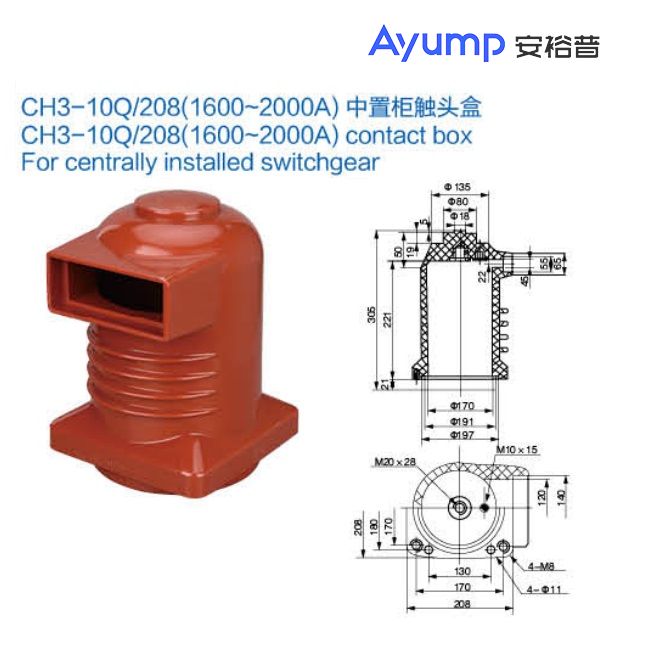

3）觸頭盒外形及安裝尺寸見附圖。

5.特點

1）光滑無毛刺:精細做工產品表面光滑無毛刺美觀

2) 頭盒用途:觸頭盒為環氧樹脂APG工藝壓力凝膠成型結構，用于各種手車式開關柜，起絕緣隔離盒聯接過渡作用。

3) 成形材料:主要為環氧樹脂材料:絕緣層采用優良環氧樹脂，具有阻燃、高強度耐磨損、耐腐蝕等特點

4) 銅排寬度:客戶可以根據自身對銅.排寬度的大小,來選定對應的產品規格。

5) 產品應用:可應用在新能源汽車、通訊機柜、電力電氣、配電柜、變頻設備等領域的相關設備中。
