TBP-J無源(有源液晶)液晶動作計數器

無源液晶動作計數器是對過電壓保護器工作狀況進行實時及累計計數的裝置。通過本產品可以詳細監視過電壓保護器及過電壓保護器所保護線路的狀況.預知事故前異情況，達到分析異常動作原因.預防事故發生的作用。

注:

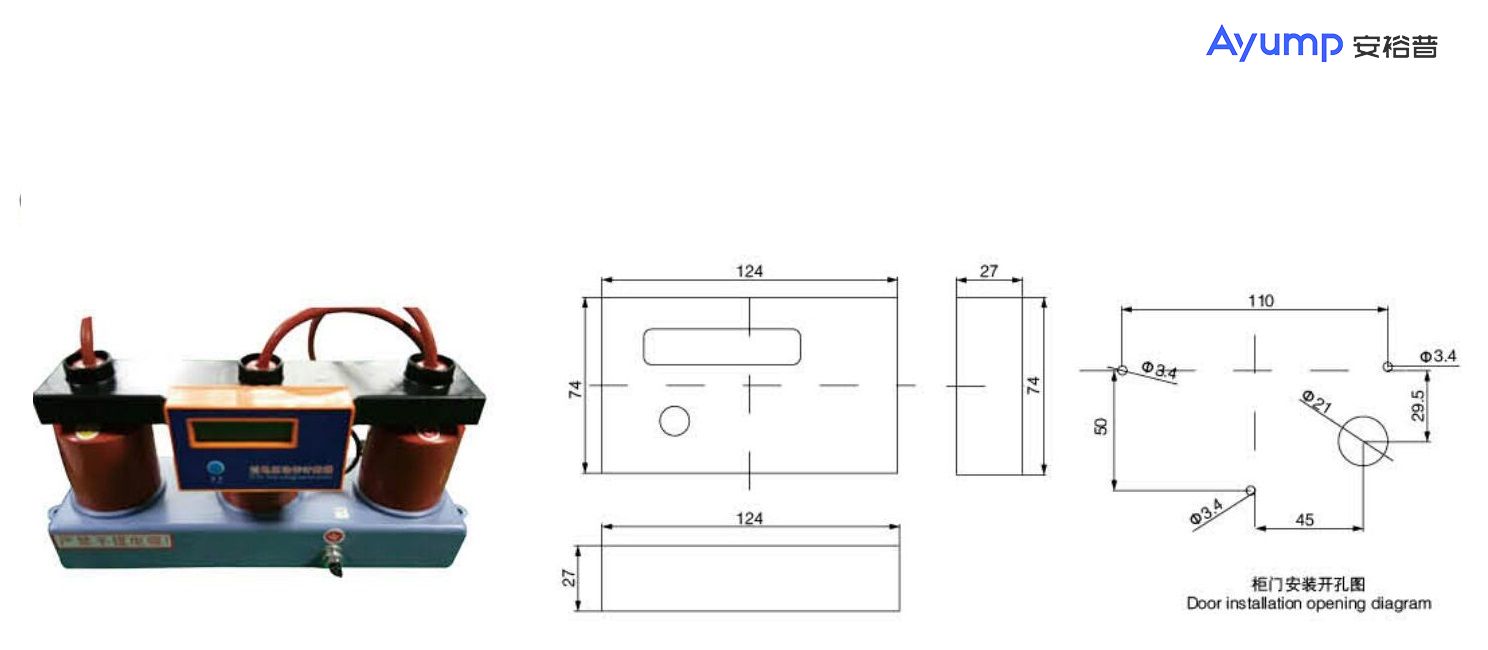

1.虛線框為計數器顯示部分的外形尺寸，此圖為柜門正面圖;

2.只需在柜門上開三個安裝孔(3-φ3.4)和一個信號線插件孔φ21;

3.將計數器背面的三個安裝孔與柜門上開的三個安裝裝孔一-對應， 然后在柜門內側用自攻螺絲擰緊，信號連接線插頭通過φ21的孔插入計數器背面的

信號線插件孔中。
