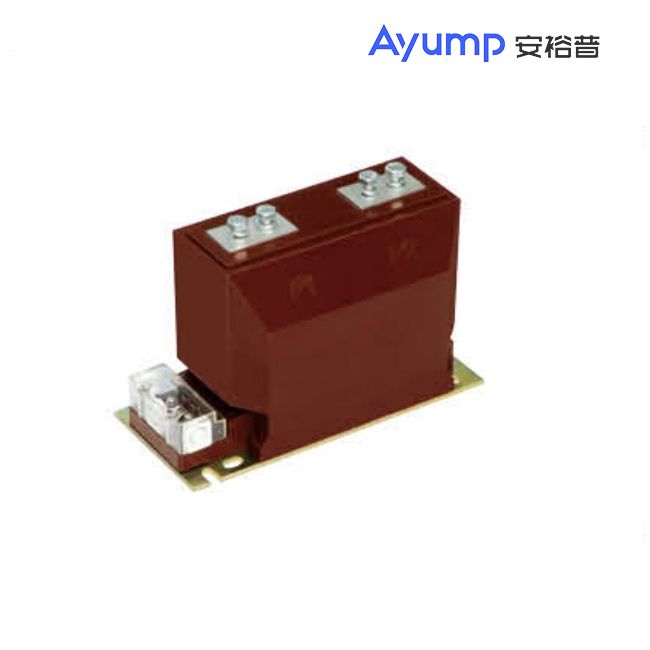

LZZBJ9-10A戶內高壓電流互感器
技術參數
◆額定絕緣水平: 12/42/75kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; ◆污穢等級: II 級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃ ; ◆海拔高度:≤1500米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
額定一次電流
| 準確級組合
| 額定二次輸出
| 一次熱穩定電流
| 動穩定電流
| ||
0.2S(0.2) | 0.5S/(0.5) | 10P10 | ||||
10 | 0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15 | 10 | 15 | 15 | 1.5 | 3.75 |
15 | 2.8 | 7 | ||||
20 | 3 | 7.5 | ||||
25 | 4 | 10 | ||||
30 | 5.4 | 13.5 | ||||
40 | 6.3 | 15.8 | ||||
50 | 8.1 | 20 | ||||
75 | 12.5 | 31.5 | ||||
100 | 25 | 63 | ||||
150 | 37.5 | 95 | ||||
200 300 | 50 63 | 100 100 | ||||
400,500,600,800 | 20 | 80 | 110 | |||
1000,1200,1500 2000,2500,3000 | 15 | 20 | 30 | 100 | 130 | |

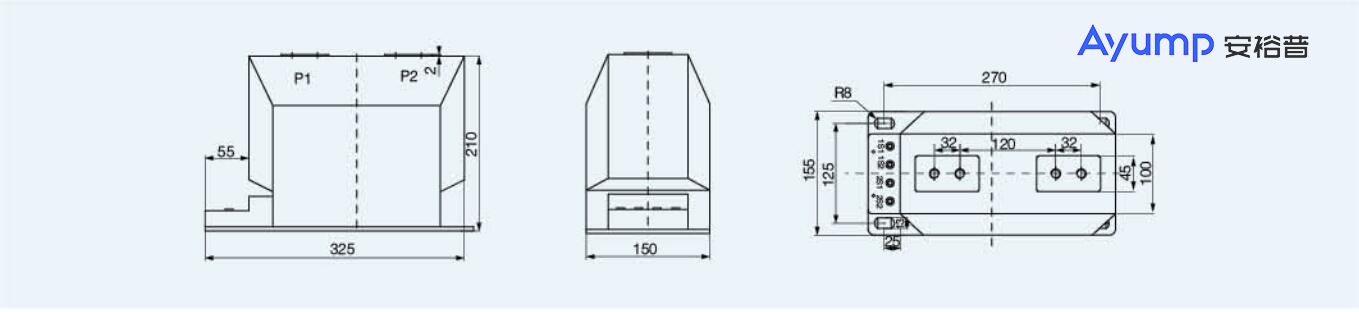

外形及安裝尺寸
