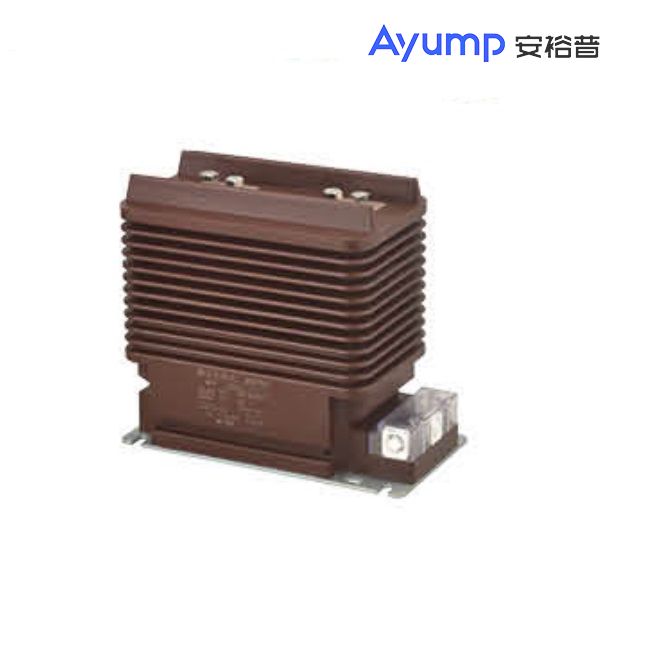

LZZBJ9-24戶內高壓電流互感器

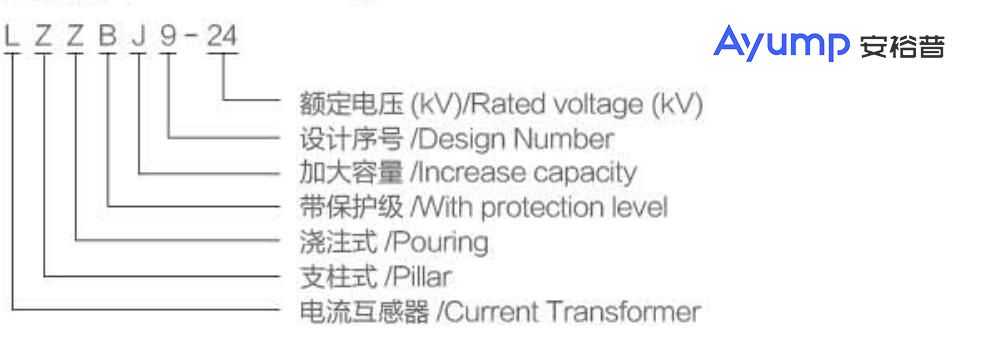

型號含義
技術參數
◆額定絕緣水平: 12/42/75kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-25℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤1500米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
型號 | 額定一次電流 (A) | 準確級組合
| 額定二次輸出 (VA) | 一秒熱穩定電流
| 額定動穩定電 (kA) | ||
0.2S | 0.5(S) | 10P10 | |||||
LZZBJ9-24 | 5-200 | 0.5/10P 0.5/10P/10P 0.2S/0.5 0.5S/10P 0.2S/0.5/10P 0.2S/10P/10P 0.2S/0.5/10P/10P | 10 | 10 | 15 | 90l1n | 225l1n |
300-500 | 21 | 52.5 | |||||
600、800 | 32 | 80 | |||||
1000、1200 | 50 | 125 | |||||
1500-2500 | |||||||

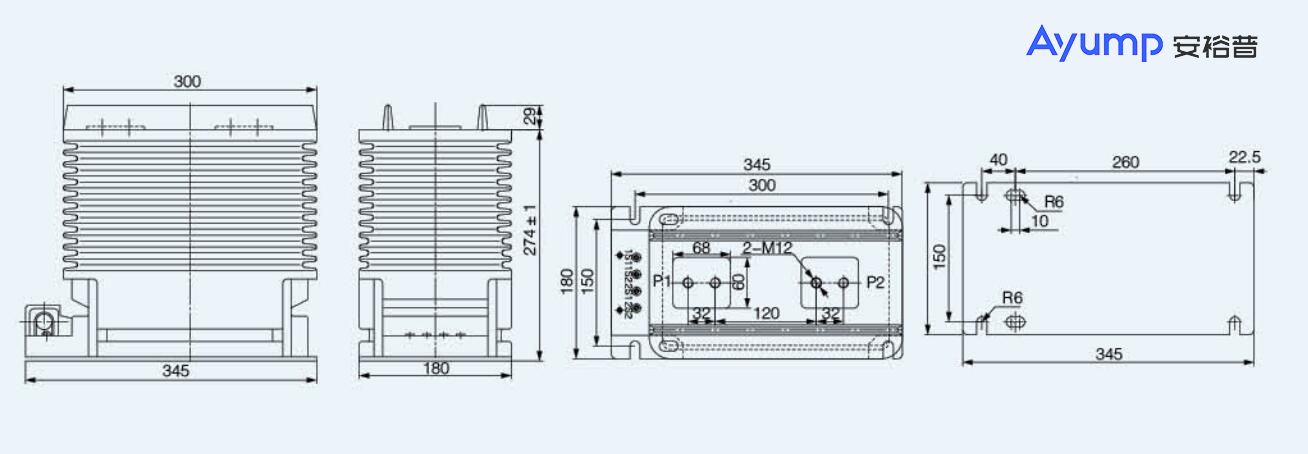

外形及安裝尺寸
