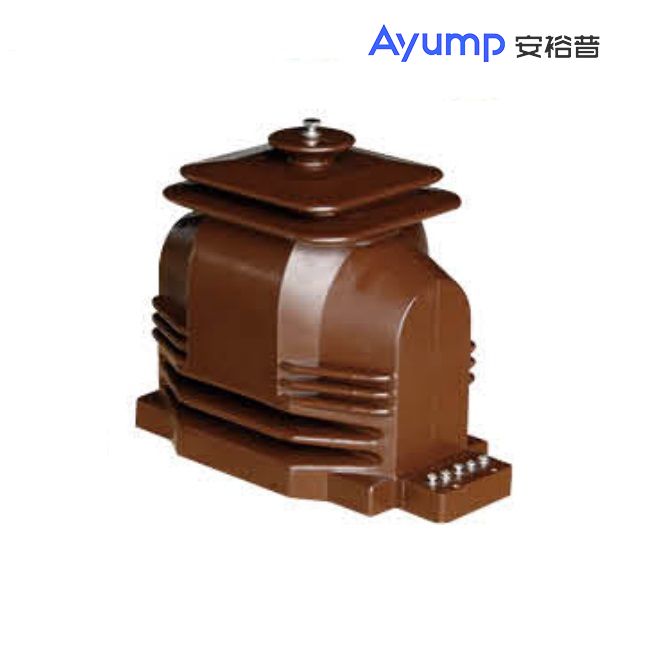

JDZX9-24戶內高壓電壓互感器

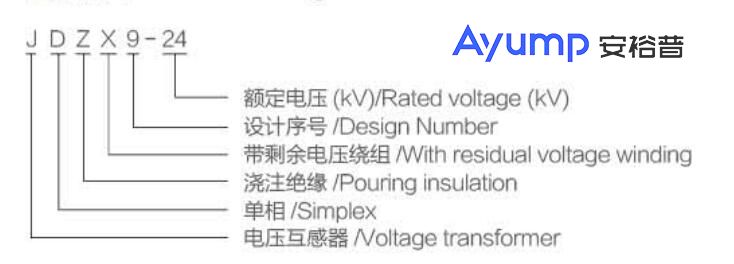

型號含義
技術參數
◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤1500米; ◆產品標準: GB20840.1 GB20840.3。 |
技術參數表
型號 | 額定一次電壓 (V) | 額定二次電壓 (v) | 輔助繞組電壓 (v) | 二次繞組極限輸出 (VA) | 極限輸出 (VA) | 額定絕緣水平 (kV) | ||
0.2 | 0.5 | 3(6)P | ||||||
JDZX9-15 | 15000/√3 | 100/√3 | 100/3 | 30 | 50 | 100 | 500 | 18/55/105 |
100/√3 /100/√3 | 30 | 20 | ||||||
JDZX9-20 | 20000/√3 | 100/√3 | 100/3 | 30 | 50 | 100 | 22/60/120 | |
100/√3 /100/√3 | 30 | 50 | ||||||
JDZX9-24 | 24000/√3 | 100/ √3/100/√3 | 100/3 | 30 | 50 | 100 | 24/65/125 | |
外形及安裝尺寸 mm
