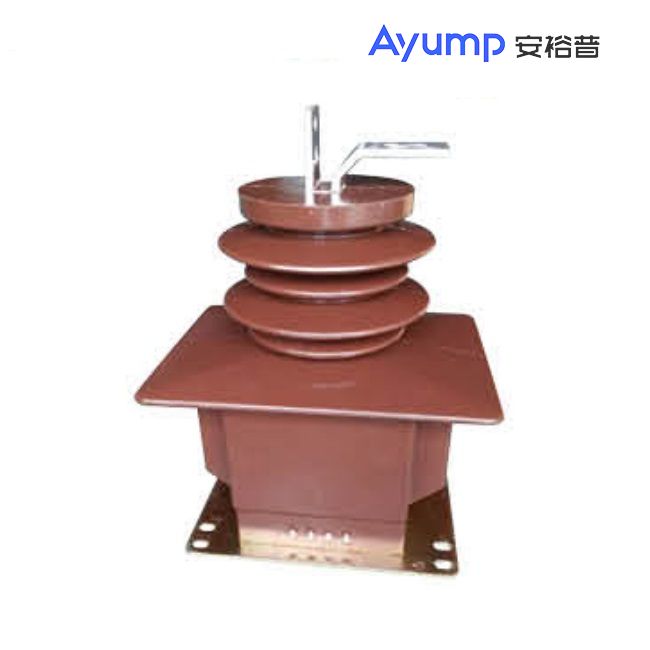

LCZ-35戶內高壓電流互感器

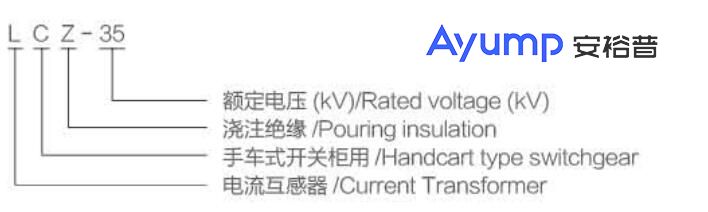

型號含義
技術參數
◆額定絕緣水平: 40.5/95/185kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤2000米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
額定一次電流(A) | 準確級組合
| 相應準確級下的額定輸出(VA) | 準確 限值系數 | 額定短時熱電流(kA) （方均恨值) | 額定動穩定電(A) (值) | ||
0.2s | 0.5 | 10P | |||||
50-200 | 0.5/10P10 0.2S/10P15/10P15 0.2S/0.5 0.2S/10P20 0.2S/0.5P/10P30 0.2S/10P/10P30 0.2S/0.5/10P/10P30 | 15 | 30 | 50 | 10或20 | 100lin | 250lin |
300 | 24 | 60 | |||||
400-500 | 31.5 | 78 | |||||
600-2000 | 20 | 30 | 50 | 45 | 80 | ||

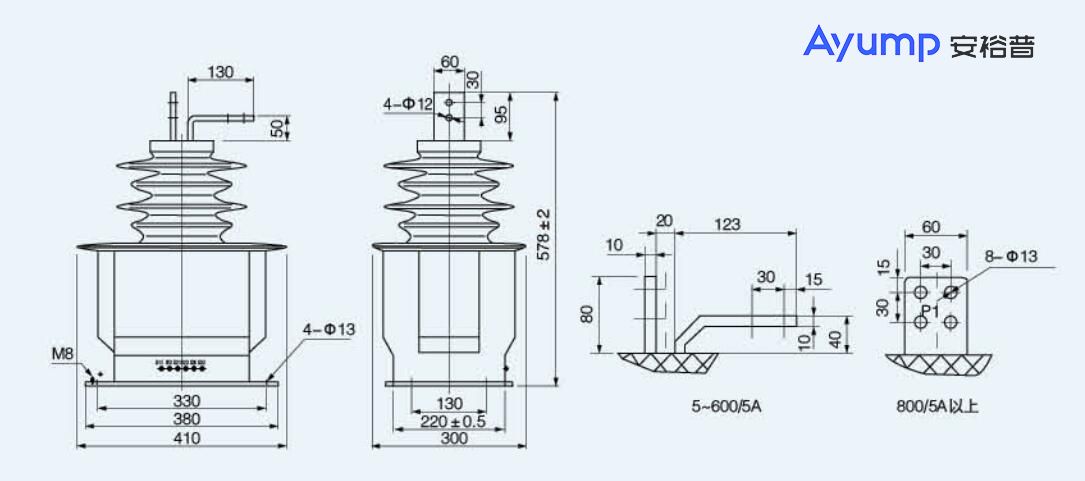

外形及安裝尺寸 mm
