概述及原理
AYP-S3-ZN 2P 帶漏保智慧式微型斷路器適用于戶內，交流 50Hz，額定電壓 220V，額定電流不超過 80A 的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。

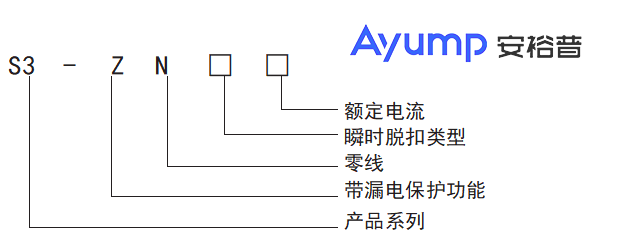

斷路器的型號及含義
適用工作環境及安裝條件
環境溫度：-15℃～ 40 ℃
空氣相對濕度：≤ 95%（不凝露） 海拔≤ 2000m
污染等級：2 級
無顯著振動和沖擊的地方
符合標準
GB/T 16917.1
產品特點
漏電保護：線路漏電達到 l △ n 時，斷路器 0.1s 斷電保護短路保護：線路短路時，斷路器 0.04s 斷電保護；
C 型瞬時脫扣電流：
額定電流 In(A) | 起始狀態 | 檢驗電流 A | 規定時間 t | 預期結果 | 檢驗環境溫度 |
所有值 | 冷態 | 5In | t ≤ 0.1S | 不脫扣 | 30℃～ 35 ℃ |
所有值 | 冷態 | 10In | t ＜ 0.1S | 脫扣 | 30℃～ 35 ℃ |
D 型瞬時脫扣電流 :
額定電流 In(A) | 起始狀態 | 檢驗電流 A | 規定時間 t | 預期結果 | 檢驗環境溫度 |
所有值 | 冷態 | 10In | t ≤ 0.1S | 不脫扣 | 30℃～ 35 ℃ |
所有值 | 冷態 | 14In | t ＜ 0.1S | 脫扣 | 30℃～ 35 ℃ |
分?jǐn)嚯娏鳎簂cs = lcn ≥ 10000A 過流（過載）保護：
額定電流 In(A) | 起始狀態 | 檢驗電流 A | 規定時間 t | 預期結果 | 檢驗環境溫度 |
>63A |
冷態 |
1.13In | t≤ 2h |
不脫扣 |
30℃～ 35 ℃ |
≤ 63A | t≤ 1h | ||||
>63A |
熱態 |
1.45In | t≤ 2h |
脫扣 |
30℃～ 35 ℃ |
≤ 63A | t＜ 1h | ||||
≤ 32A |
冷態 |
2.55In | 1s ＜t＜ 60s |
脫扣 |
30℃～ 35 ℃ |
＞ 32A | 1s ＜ t ＜ 120s |
過壓保護：入戶電壓超過 263V，10s 內斷路保護。超過 250V 預警，低于 190V 預警。
功率限定＞達到限定功率，5s 后斷路。
漏電保護功能自動檢測：可設置漏電保護功能每月自動檢測。自動送電＞漏電檢測斷電 5s 后自動送電。
手自動一體控制＞手機遙控，可以按鍵自動控制，也可以通過手動推桿控制通斷。
采用簡捷方便的 TH35mm 標準安裝軌安裝。
主要性能指標
額定電壓：AC220V
額定電流：80A、63A、32A、16A
脫扣特性：
C 型瞬時脫扣電流，5-10In D 型瞬時脫扣電流，10-14In
接線能力
25 mm2 及以下導線
產品選型表
型號 |
級數 |
脫扣類型 |
額定電流（A） |
安裝占位 |
AYP-S3-ZNC80 AYP-S3-ZND80 |
2P | C D |
80 |
3P |
AYP-S3-ZNC63 AYP-S3-ZND63 |
2P | C D |
63 |
3P |
AYP-S3-ZNC32 AYP-S3-ZND32 |
2P | C D |
32 |
3P |
AYP-S3-ZNC16 AYP-S3-ZND16 |
2P | C D |
16 |
3P |
 |  |  |
