DFW-24歐式電纜分接箱

一,概述

歐式電纜分接箱是近年來廣泛用于配電網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需要大跨度交叉等顯著有點，其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。柜型一般有：一進一出；一進二出；一進三出；一進四出；一進五出；一進六出；二進二出，二進三出，二進四出，二進五出.

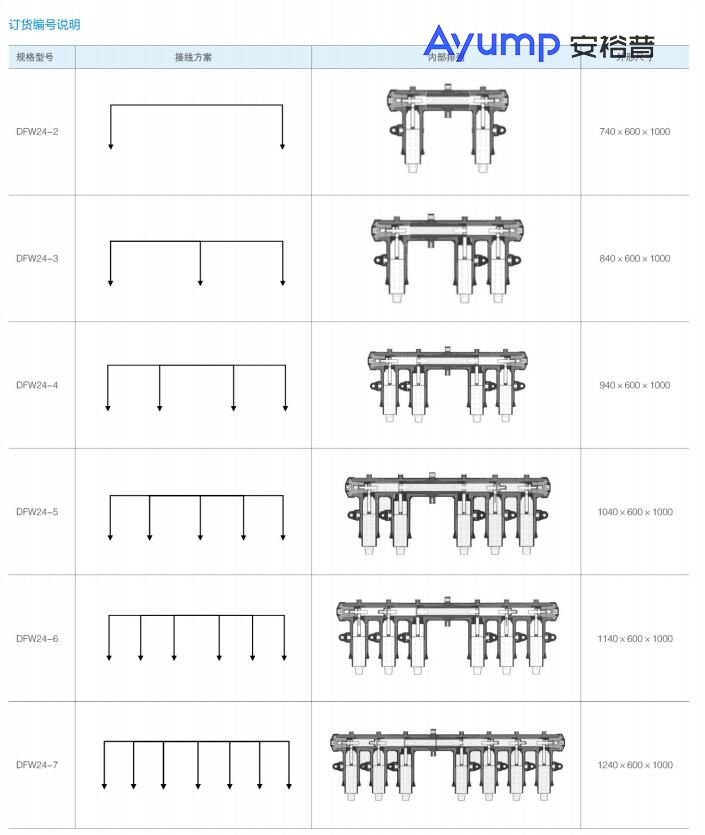

二,型號及說明

DFW-□-□-□

DFW：電纜分接箱

□    ：電壓等級

□    ：回路數（一相中進出線總數）

□    ：A為帶避雷針器缺省為不帶

三,使用環境

1、環境溫度：**高氣溫+40℃~**低氣溫-30℃；

2、風速：相當于34m/s（不大于700Pa)：

3、濕度：日相當濕度平均值不大于95%，月相對濕度平均值不大于95%：

4、防震：水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2安裝地點傾斜度；不大于3°；

5、安裝環境：周圍空氣不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動。

注：訂購本產品超出上述條件規定時，請與本公司協商。

四,技術參數

1、額定電壓：24KV

2、額定電流：630A

3、動穩定電流：50KA/0.3s

4、熱穩定電流：20KA/3s

5、1min工頻耐壓：65KV

6、15分鐘直流耐壓：85KV

7、雷電沖擊耐壓：155KV

8、箱體防護等級：IP33

五,電纜分接箱的類型編輯

電纜分接箱按其電氣構成分為兩大類：一類是不含任何開關設備的，箱體內僅有對電纜端頭進行處理和連接的附件，結構比較簡單，體積較小，功能較單一，可稱為普通分接箱；另一類是箱內不但有普通分接箱的附件，還含有一臺或多臺開關設備，其結構較為復雜，體積較大，連接器件多，制造技術難度大，造價高，可稱為高級分接箱。

1. 普通分接箱

普通分接箱內沒有開關設備，進線與出線在電氣上連接在一起，電位相同，適宜用于分接或分支接線。通常習慣將進線回數加上出線回數稱為分支數。例如三分支電纜分接箱，它的每一相上都有三個等電位連接點，可以用作一進二出或二進一出。電纜分接箱內含U，V，W三相，三相電路結構相同，順排在一起。

2. 高級分接箱

高級分接箱內含有開關設備，既可起普通分接箱的分接、分支作用，又可起供電電路的控制、轉換以及改變運行方式的作用。開關斷口大致將電纜回路分隔為進線側和出線側，兩側電位可以不一樣。開關設備本身有較大的體積，因此高級分接箱的外形尺寸比較大，高度一般為1.4～1.8 m，深度約為0.9～1.0 m，長度則依所含開關設備數目而定，多在1.0 m至2.4 m之間。箱體的外形類似于戶外箱式變壓器，箱殼上有若干個活動的門，有的門是為開關設備的操作而設，有的門是為電纜連接器件的安裝施工或維護檢修而設的。

六,歐美式電纜分接箱區別編輯

我國高壓電纜分接箱中目前采用的接插器件，分為歐式和美式兩大系列。歐式器件是將20世紀80年代從歐洲引進的戶外箱式變電站的電纜連接概念引用到電纜分接箱領域中，美式器件則是將90年代從美國引進的座裝式箱式變電站的進線插件概念引用到電纜分接箱中。

1、器件的絕緣結構不同

美式器件導電體外面有三層橡膠包圍，**內層為半導電體屏蔽層，中間層為主絕緣層，**外面為恒接地的半導電體屏蔽層，故稱屏蔽型，價格稍高。歐式器件的外表面包裹著二層橡膠，沒有**外接地層。

2、分支電路連接的理念不同

歐式器件采用串聯分支方式，即將若干個硅橡膠絕緣T型器件從短臂方向一個接一個地串接起來形成主回路，而從每個T件的長臂引出分支來。這種串聯分支方式存在一些缺點：如果某T件分支路出了故障，那么這個串聯組件必須解開，拆除有故障的T件重新組串后方可繼續運行，一旦故障處理結束，組件還需再來一次解列和重組，比較麻煩；主電路串接頭多，影響導電可靠性，降低動穩定性；當串接組件較多時，軸心很難保持在同一直線上，導致某些接合界面偏離正常位置，界面的絕緣強度和防滲水能力都會降低。

而美式器件則采用并聯分支方式，正好克服串聯分支的上述缺點。并聯分支是在分接箱的箱壁上固定一組（三相）稱為母排板的絕緣器件，它起匯流母線作用。母排板上有若干個電氣上并聯的外錐式連接座，不論進線、出線、分支線等電纜全部接向母排板。母排板內部導電體是銀焊的，導電可靠，但三相相距大些，相纜跨接難度稍大，且三相母排板一字排開會使箱體的長度尺寸變大。

3、配合面的圓錐錐度不同

歐式配合錐度按德國標準DIN47636設計，錐度較?。幻朗脚浜襄F度是依美國標準IEEE386設計的，錐度稍大。配合錐度的不同，會帶來下面兩個方面的差異：

（1）器件之間結合界面的沿面絕緣強度不同。結合界面絕緣強度與其受壓反彈力成指數上升關系，硅橡膠具有很高的彈性，壓得越緊絕緣強度越高。配合錐度大者反彈力就大，絕緣強度就高一些，因此美式的界面絕緣強度比歐式的大一些。

（2）防滲水能力不同。配合錐度越大，界面橡膠材料壓得越緊，防滲水性能就越好。故美式器件的防滲水性能稍優于歐式器件。

3、配合面的圓錐錐度不同

歐式配合錐度按德國標準DIN47636設計，錐度較??；美式配合錐度是依美國標準IEEE386設計的，錐度稍大。配合錐度的不同，會帶來下面兩個方面的差異：

（1）器件之間結合界面的沿面絕緣強度不同。結合界面絕緣強度與其受壓反彈力成指數上升關系，硅橡膠具有很高的彈性，壓得越緊絕緣強度越高。配合錐度大者反彈力就大，絕緣強度就高一些，因此美式的界面絕緣強度比歐式的大一些。

（2）防滲水能力不同。配合錐度越大，界面橡膠材料壓得越緊，防滲水性能就越好。故美式器件的防滲水性能稍優于歐式器件。

七、歐式器件和美式器件的區分原則

（1）從接插器件的分支結構來看，并聯分支的是美式，串聯分支的是歐式。

（2）從絕緣結構上看，器件有三層橡膠（內屏蔽層、主絕緣層、外屏蔽層）的是美式，有二層橡膠（內屏蔽層、主絕緣層）的是歐式。至于那些在二層橡膠的外表面采用噴涂方法覆蓋一層半導電膜的器件，由于在安裝或使用過程中半導電薄層易被磨脫，接地性能不可靠，不能算是屏蔽型的，仍應屬歐式器件。

（3）器件配合錐面的錐度大小，不能作為判別依據。因為錐度大小僅是幾何尺寸問題，只涉及絕緣強度和防浸泡能力大校不論歐式或美式絕緣器件，其配合錐度都可以按美國標準或德國標準進行設計，這樣就會出現美式帶美錐、美式帶歐錐、歐式帶歐錐及歐式帶美錐等不同類型的器件。
