YBD預裝地下式箱變

一,概述

中國的城市建設正在步入旨在改善街景市貌的都市美容階段，先進城市陸續推出的步行商業街、休閑中心和精品區域可以說己接近國際水準，對箱式變電站占道的整治和景觀要求日益趨商。

預裝地下式箱變是我公司倡導綠色電力，優化城市環境的觀念下，學習國外先進技術，融入現代城市生態設計理念，逐步將變壓器埋入地下安裝。

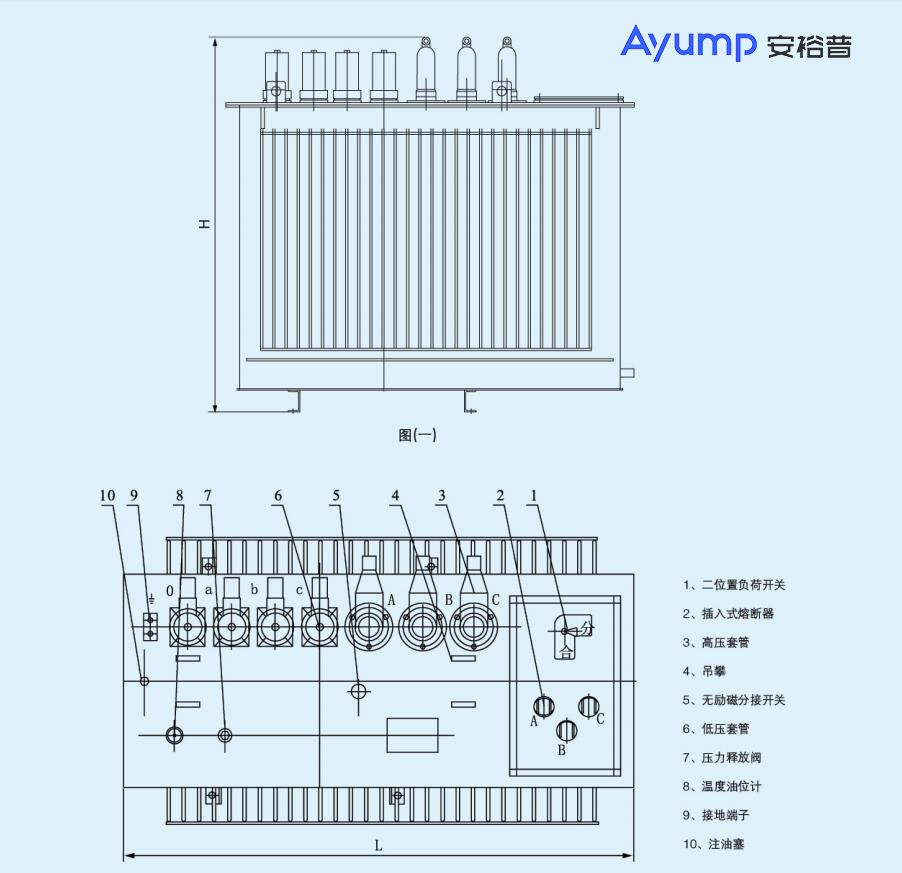

地埋式變壓器，又稱地下式變壓器，國內把這種將變壓器、高壓負荷開關、熔斷器等放置干油箱中的緊湊型變電設備稱為地下式組合變壓器。它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。適用于城市住宅小區、工業園區、城市交通主干道等城市配電網中。采用地下式變壓器可以節約城市配電設施的占地面積，提高城市土地利用率。但是，孤立的地下式變壓器沒有解決低壓配置的問題，所以在國內的推廣受到很大的影響。

本公司以先進的技術，精心打造出新一代的地下配電設備—預裝地下式箱變。本產品由地下式組合變壓器、戶外低壓柜、燈箱式低壓保護外殼和預制式地下組合變壓器基礎組成，是在工廠預先裝配完成的地下變配電成套設備，亦可根據用戶需求增加燈箱式電纜分支箱和燈箱式高壓計量，為1Ok√配電提供完善的解決方案。提供的預裝地下式箱變?yōu)槌鞘须娋W(wǎng)入地改造提供了全新的可靠的技術裝備，在環境限制中，用地、用房較緊張的地區電網改造有利條件。主要用于取代傳統土建形式變電站、歐式箱變、美式箱變，實現變電、配電功能的新型電力產品。

二,型號及說明

YBD口-口/口(口)/口-/口

口類型:H:環網﹑Z:終端

口變壓器容量

口彈操機構

口負荷開關、熔斷器

口額定電壓(高壓/低壓)

口設計序號

YBD預裝地下式箱變

三,使用環境

*海拔高度:不超過1000m;

*環境溫度:最高氣溫:+40℃;最低氣溫:-45℃;最高月平均溫度:+30℃;最高年平均溫度:+20°℃;

*安裝環境:無爆炸性、腐蝕性液體.氣體和粉塵,安裝場所無劇烈震動沖擊,允許在一定時段內部分或全部浸沒在水中運行;

*地震引發的地面加速度Ag;水平方向低于3m/s;垂直方向低于1.5m/s;

*電源電壓的波形:近似于正弦波;

*三相電源對稱性:對于三相地下式變壓器,三相電源電壓應大致對稱。

四,主要特點

*地下式箱變具備耐腐蝕、防水、溫升低、噪音小、安裝方便、免維護等特點;是一種典型的節能產品。

*油箱采用低合金結構鋼制造,其綜合力學性能、焊接性能及低溫韌性等性能都非常良好，箱體采用熱噴鋅技術再輔以噴塑處理,耐腐蝕能力強。

*采用全密封結構,高、低壓端子的裸露部分通過進口密封防水材料與環境隔離。本地埋變安裝時置于地坑之中,當?shù)乜咏酥裂蜎]地埋變時,仍可安全運行,可抵御洪澇災害,能有效提高供電系統的可靠性。

*采用了獨特的散熱片結構,保證了散熱片的散熱能力和防銹能力。

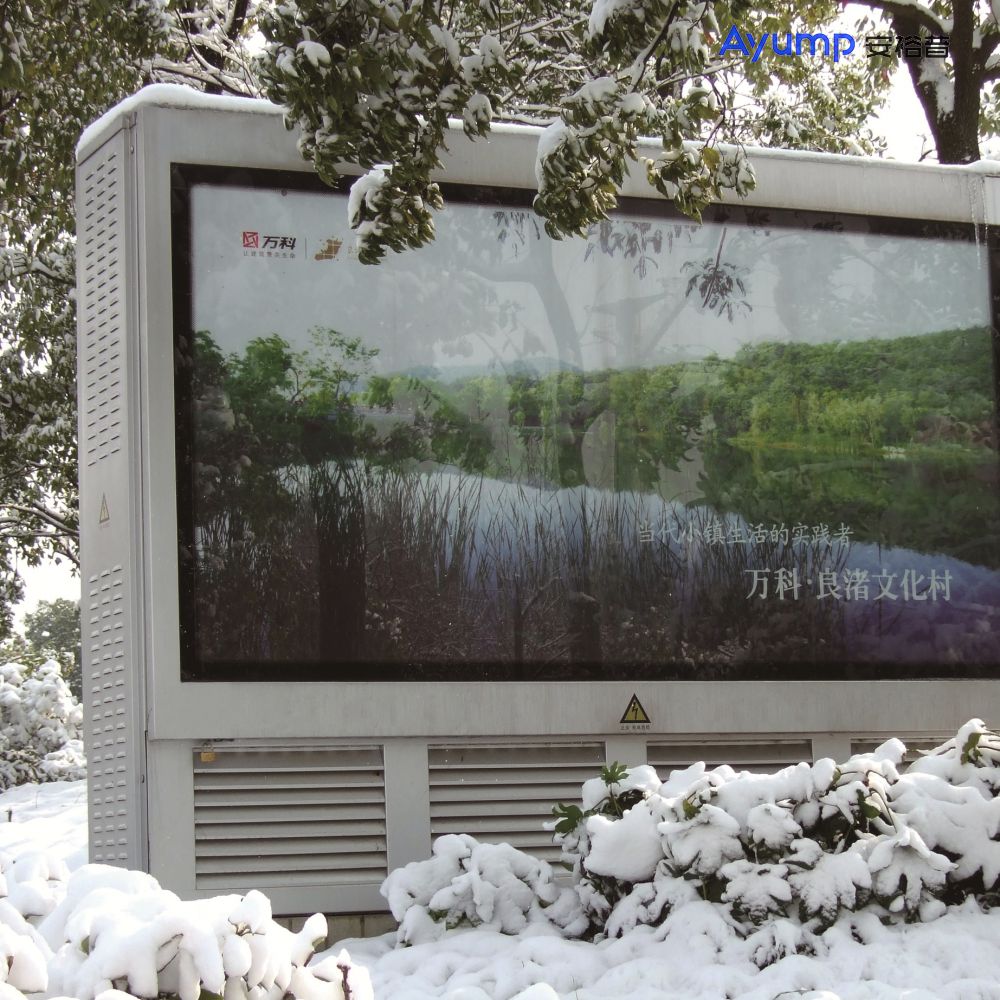

*低壓柜的保護外殼采用專利戶外燈箱式保護外殼,燈箱式外殼的兩面可安裝全天侯廣告板，采用體積小,綠色節能的LED發光組件。

*地下式變壓器基礎為預裝式結構,可根據客戶要求靈活采用不同的材料進行預制。
