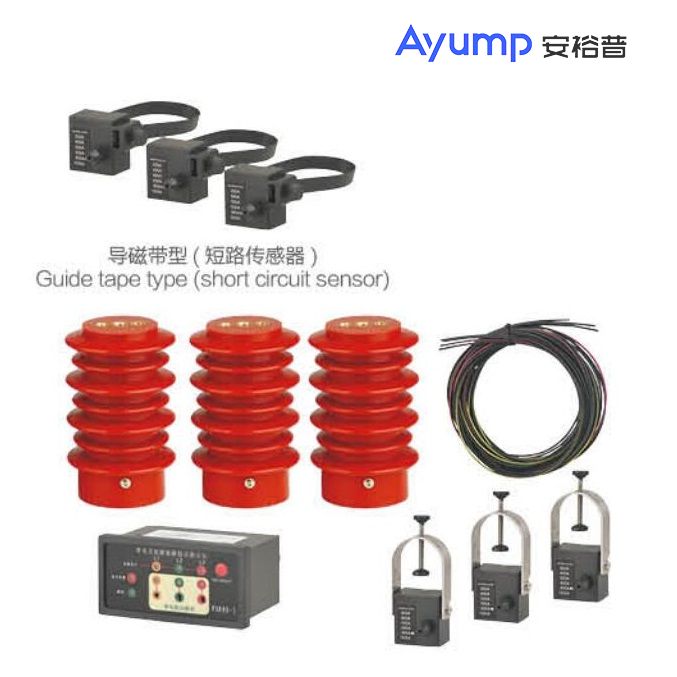

FAK8S-1接地短路故障指示器
概述

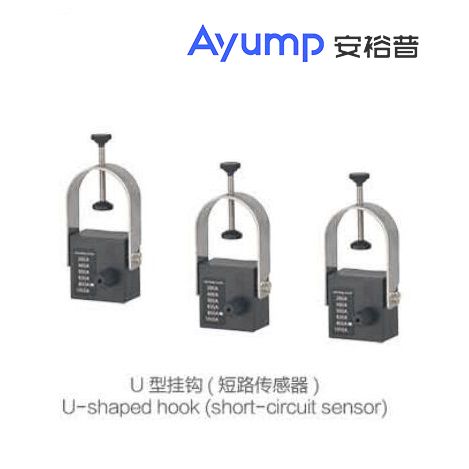

當供電線路有短路或接地故障發生時，短路或接地電流產生的電磁場變化，使固定在電纜上的傳感器中測量線圈產生脈沖信號，當脈沖信號的值的大小達到或超過設定的故障電流值時，故障指示器會自動記憶故障狀態，故障指示燈閃爍發出故障指示，同時通過遠程報警接口，將故障信號傳遞給監控中心，工作人員通過故障指示信號能夠迅速準確地找到線路故障位置，及時排除故障，恢復電網供電。
功能
短路報警 | 測試和手動復位 |
低電量報警 | 高壓帶電指示 |
遠程報警和遠程復位 | 閉鎖功能 |
自動時間復位(自行整定: 4.8. 12.24. H) | 高壓核相及驗電 |
主要技術參數
項目 | 參數 |
環境溫度 | -35℃-+75℃ |
環境濕度 | ≤85% |
污染等級一級 | JP40 |
防護等級 | JP65 |
自動復位時間 | 4.8.12.24H |
線路電壓等級 | 35kV以下 |
電源功耗 | 待機工作電流<5uA |
電池容量 | 3.6V理電池2Ah:工作壽命5年 |
繼電器容量 | 230VAC 2A |
短路報警電流 | ≥300A連續可調(出廠時設定） |
接地報警電流 | ≥10A連續可調(出廠時設定） |
精確度 | 全溫度范圍誤差<±10% |
觸發延時時間 | 20-300r-ns可調(出廠時設定) |
耐受電流能力 | ≥20 kA 2S |
適用電纜外徑 | 單芯≤40mim |
單套重量 | <1000g |
開孔尺寸 | 92×44mm |
