LXQ(2、3) 一次消諧器系列

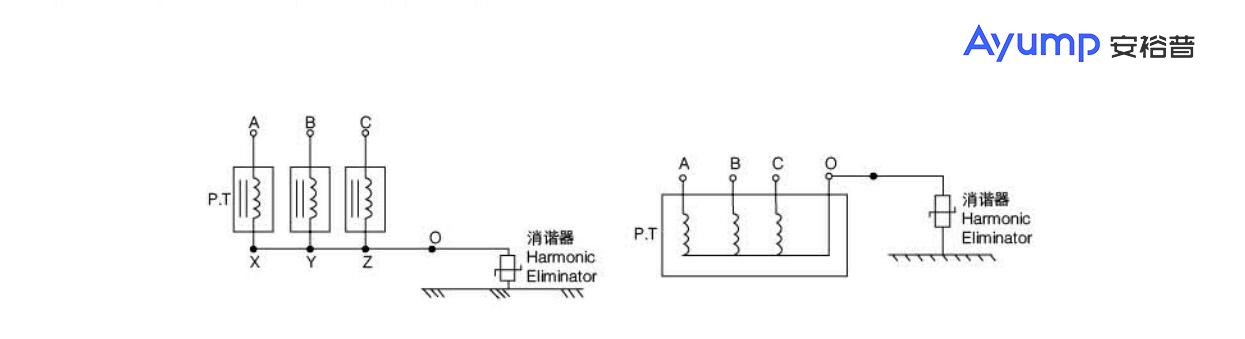

LXQ(2、3) 型6-35kV電壓互感器中性點用非線性電阻消諧阻尼器(簡稱消諧器),是安裝在6-35kV電壓互感器(以下簡稱壓變或PT)一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號- - LXQ表示按傳統外形設計的長方形的消諧器; LXQ3 表示筇三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、固柱外形的消諧器。兩者只是外形不同，電氣性能完全相同。

0771-3860772

產品詳情

products detial

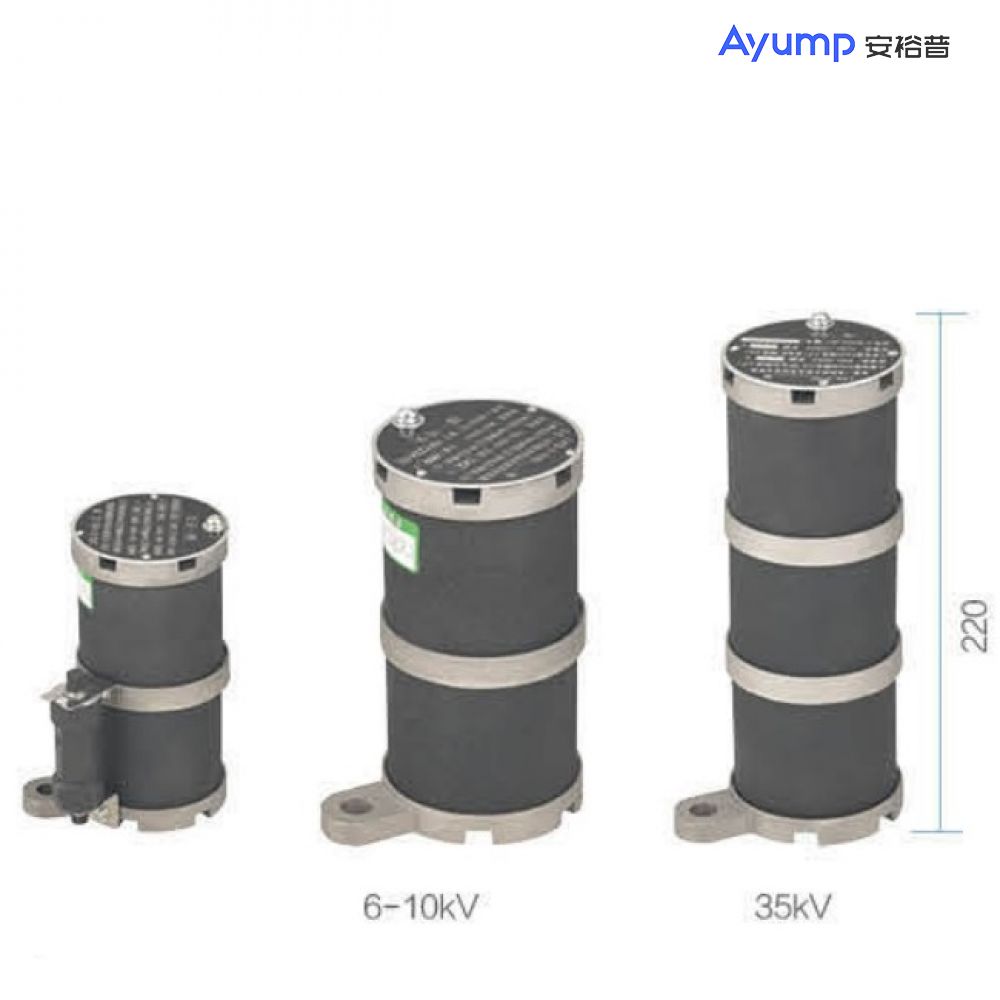

LXQ(2、3) 一次消諧器系列

LXQ(2、3) -次消諧器系列

概述

LXQ(2、3) 型6-35kV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發，進行了較大的改進。消諧器采用電氣性能優異、超細顆粒酌siC為基材;經大噸位的壓機壓制成高密度的、圓餅狀的坯體;在還原氛下。經上千度的高溫?zé)Y(jié)而成，裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝.很受用戶青睬。

主要電氣性能

LXQ(2)型消諧是把6kV和10kV作為通用型號，性能參數(表1)

項目		LXQ(2)-10K/(6)kV	LXQ(2)-35Kv
通過AC 0.3mA峰值√2電流	電壓()峰值/2	130+30	450+100
	電阻(KQ)	>450	>1800
通過AC 0.3mA峰值√2電流	電壓()峰值/2	500+100	1400+150
	電阻(KQ) (KΩ)	>180	>550
帶D型電阻器兩端工頻電壓變化		限制在3kV(峰值√2)以下	艱制在5kV(峰值√2)以下
2小時耐受的功率(W)		1.無任何明顯損壞; 2.熱容量試驗前后，U 0.3mAp和U3mAp的變化，<+10
10min通過500mA(有效值)的容量		1.無任何明顯損壞; 2.熱容量試驗前后,U0.3mAp和U3mAp的變化,<+10

主要電氣性能

LXQ(3)型6-35kv消諧器主要性能參數(表2)

項目		LXQ(3)-6 LXQ(3)-6D	LXQ(3)-10 LXQ(3)-10D	LXQ(3-35 LXQ(3)-35D
通過AC 0.3mA峰值√2電流	電壓(V)峰值/2	170-210	280+350	840+1050
	電阻(KΩ) 電壓(V)峰值/2	>170	>280	>840
通過AC 0.3mA峰值√2電流		480-600	800-100	2100-2625
	電阻(KΩ)	>48	>80	>210
帶D型電阻器兩端工頻電壓變化		限制在3kV(峰值√2)以下		限制在5kV(峰值√2)以下
2小時耐受的功率(W)		>800	>800	>800
10min通過500mA(有效值)的容量		1. 無任何明顯損壞; 2. 熱容量試驗前后,U0.3mAp和 U3mAp的變化，<+10

消諧器型號的選配

適合配LXQ3型的壓變型號-全絕練		適合配LXQ3(D)型的壓變型號-半絕緣
JDZJ-6，10	JDJJ-35	JDZX6-6，10	UNE10，35
JSJW-6，10	JDJJ1-35	JDZX8-6，10，35G	UNE10
JDEJ-6，1	JKJJ2-35	JDZx9-6，10，35G	UNE10，35
JDEW-6，10	JDX6-35	JDZX1D-6，10	UNE10
JDJW-6，10G	JDX7-35	JDZX11-6，10，35	UNE35
JDZB-6，10	JDZX-35	JDZXR1-6，10
JDZX7-6，10	JDXW-35	JDZXR2-6，10
