GGJ系列低壓無功功率自動補償電容柜

一、應用

主要用于機械制造,冶金,礦山,煤炭,化工,自來水,建材,生活小區,高層建筑等需要無功補償?shù)挠脩簟?/p>

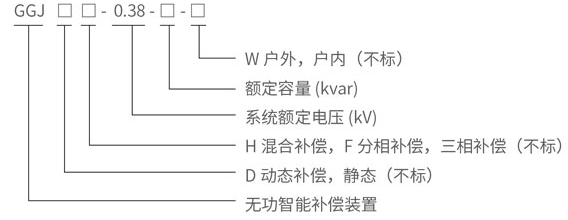

二、型號及說明

三、使用環境

1、環境溫度：－40℃～＋50℃;

2、空氣相對濕度不超過95％;

3、海拔高度不超過2000m(海拔2000m以上的可根據具體工況特殊設計);

4、最高工作電壓不超過額定電壓的110％（過渡過程除外）;

5、最大工作電流不超過額定電流的1.3倍（過渡過程除外）。

注：若有特殊使用條件,請在訂貨時與制造商申明,協商。

四、技術參數

1、額定電壓：380V

2、額定頻率：50Hz(60Hz)

3、補償方式：三相補償和單相補償相結合。

4、補償容量：420kvar~60kvar。

5、補償方式：循環投切,編碼投切,模糊控制自動投切。

6、控制物理量：無功功率或無功電流

7、最快響應時間：≤20ms

五、主要特點

●采用自愈式電容器,其性能大大優于油浸紙介電容器,電容器元件的介質和極板有自愈性能,介質損耗低,體積小,容量大,是一種有發展前途的電力節能產品。
●裝有無功功率補償自動控制器,可自動循環,分步投切電容,投切時間間隔可調,使電網無功消耗保持在最低狀態,從而有效提高電網電壓質量,減少輸配電系統和變壓器的損耗。
●可根據負載的變化,電壓的波動和功率因數的高低自動調節無功量,不會因此而出現過補償或欠補償?shù)默F(xiàn)象。
●可采用手動或自動投切方式。自動投切時,根據功率因數變化隨時投切,無需人工操作,實現了控制過程的自動化。
●采用專用接觸器投切電容,有效的抑制了合閘涌流和高次諧波對電網的影響。
●采用多種保護：
（1）單臺熔絲或空氣開關保護;
（2）過電流保護;
（3）過電壓保護;
（4）欠電壓保護;
●選擇合適的容量可使功率因數提高到0.95以上。
