一、概述

XGN66-12固定式封閉開關設備（以下簡稱開關柜）是我公司新-代高壓電器成套產品,符合國家標準GB3906《- 35KV交流金屬封閉開關設備》電氣部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求,也滿足國際標準IEC298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。

該產品吸收了國外的先進技術,它體積小,僅是普通開關柜體積的50%;斷路器具有可靠性高,性能好;“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置,作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能,可使用在各類型發電廠、變電站及工礦企業,高層建筑等場所,并對電路實行控制、保護和監測,也可與環網柜組合應用于開閉所中。

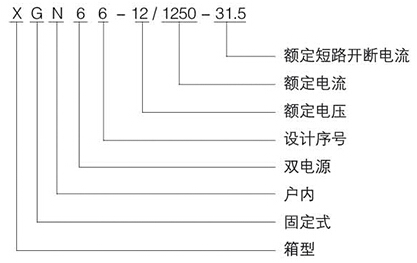

二、型號及說明

X-箱型

G-固定式

N-戶內

6-雙電源

6-設計序號

-12/-額定電壓

1250-額定電流

-31.5-額定短路開斷電流

三、使用環境

1.周圍空氣溫度上限+40℃ 下限-10℃

2.海拔高度：不超過1000m

3.濕度 :相對濕度：日平均值不大于95%,月平均不大于90%

飽和蒸氣壓：日平均值不在于2.2×10 Mpa,月平均不大于1.8×10 Mpa;

4.地震烈度不超過8度;

5.周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染;

6.無經常性的劇烈震動。

當開關柜使用條件超出以上規定,由用戶與制造廠協商確定。

四、技術參數

五、主要特點

1、采用熱縮絕緣材料及環氧涂覆絕緣工藝,優化電極形狀,柜體結構緊湊,縮小占地面積;

2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后,通過高強度螺栓螺母和鉚螺母連接而成,構件表面采用噴塑或鍍鋅工藝;

3、可配用國產ZN85-40.5真空斷路器和法國SF1、SF2型及FP系統六氟化硫斷路器,以滿足不同用戶的需求;

4、開關柜各功能小室均采用金屬板封隔,并設有獨立的壓力釋放通道;

5、斷路器、接地開關等操作均可在開關柜關閉情況下進行,即可實現關門操作;

6、開關柜的結構適應性強,主接線方案可達到198種以上,能滿足不同用戶需要;

7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置,“五防”功能齊全,安全可靠。XGN66-12高壓雙電源自動切換開關柜

六,材料

1.冷軋鋼板或角鋼(用于焊接柜);

2.敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

3.不銹鋼板(不導磁性).

4.鋁板(不導磁性).

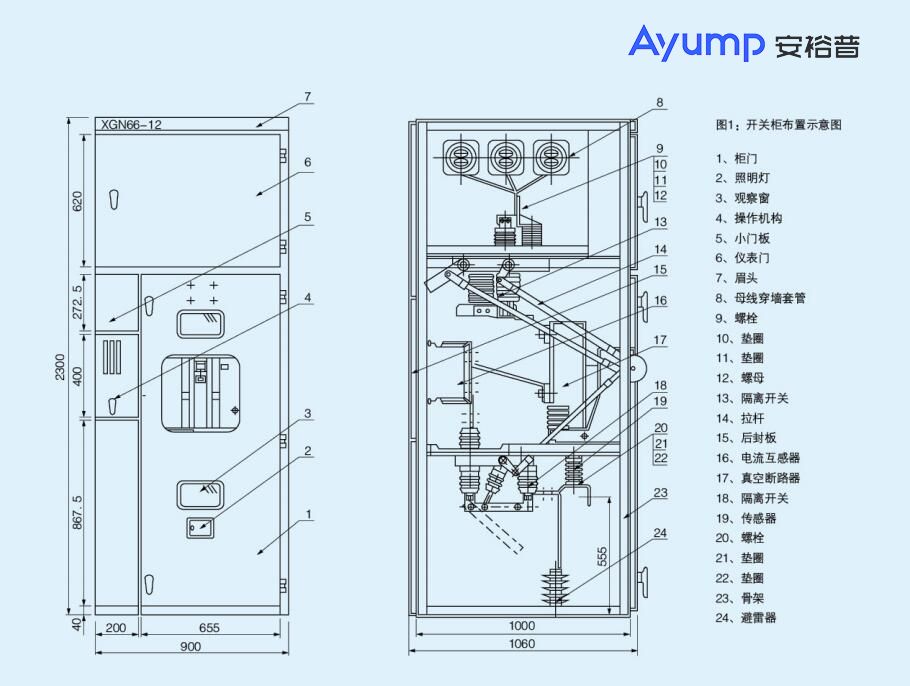

5.柜體的功能單元：

6.主母線室(一般主母線布置按“品”字形或“1”字形兩種結構

7.斷路器室

8.電纜室

9.繼電器和儀表室

10.柜頂小母線室
