KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備

一,應用

KYN61-40.5(Z)是指鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5kV單母線和單母線分段系統的戶內成套配電裝置。作為發電廠、變電所及工礦企業、鐵路運輸、高層建筑的變配電中作為接受和分配電能之用,對電路起到控制、保護和監測等功能,具有、操作靈活、電氣性能可靠、使用壽命長、檢修方便、等特點。還可使用于頻繁操作的場所。具備完善的“五防”功能。

二,型號及說明

K-金屬鎧裝式

Y-移開式(手車式)

N-戶內用

61--設計序號

40.5/-額定電壓

口-操作機構類別

口-特殊使用條件

口-額定電流

-口口-額定短路開斷電流

三,使用環境

1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃;

2．海拔高度不超過1000m;

3．相對環境濕度日平均不大于95%,月平均不大于90%;

4．地震烈度不超過8級;

5．水蒸氣壓力日平均值不超過2.2Kpa,月平均值不超過1.8kpa;

6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

特殊工作條件:在超過規定的正常的環境條件下使用時,由用戶和制造廠協商。

四,技術參數

組成結構

開關設備柜體結構采用組裝式、斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器、并且有良好的互換性;手車車架中裝有絲杠螺母推進機構,可輕松移動手車,并防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式,滿足“五防”功能;所有的操作均可在柜門關閉狀態下進行;電纜室空間充裕,可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X,手車室門打開狀態下,防護等級IP2X。

五,主要特點

1.柜體采用優質冷軋鋼板組裝而成,精度高,易于批量生產。

2.配用全新型復合絕緣真空斷路器,斷路器采用手車落地式結構,并具有互換性好,更換簡單的特點。

3.手車架中裝有絲桿螺母推進機構可輕松移動手車,并能防止誤操作而損壞推進機構。

4.所有的操作均在柜門關閉狀態下進行。

5.主開關、手車、柜體之間的聯鎖均采用強制性機械閉鎖方式,滿足"五防"功能。

6.斷路器室、母線室和電纜室上方均設有泄壓蓋板。

7.主回路采用絕緣母線,相間及連接頭配用阻燃材料注塑而成的絕緣套,主母線為分段母線,相鄰柜間;用母線套管隔開,能有效防止事故蔓延。

8.電纜室空間充裕、可連接多根電纜。

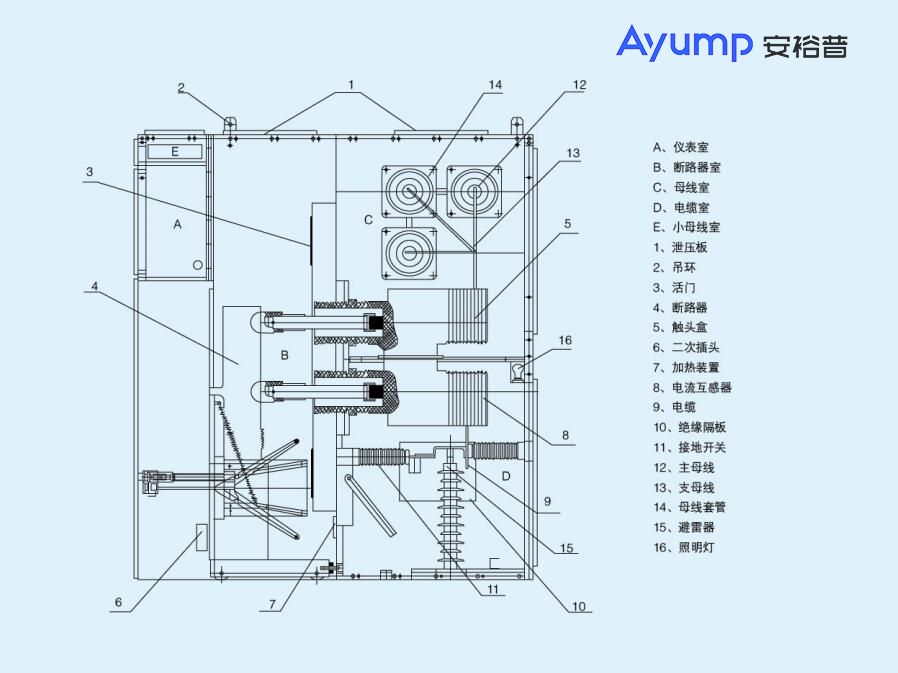

六,設備結構圖
