KYN28A-24型戶內金屬鎧裝高壓開關設備

一,概述

KYN28A-24（Z）戶內鎧裝移開式交流金屬封閉開關設備系是廣西安裕普電力科技有限公司研發的中壓配電開關設備。適用于三相交流50Hz、24kV單母線及單母線分段電力系統,用于接收及分配電能,并對電路進行控制、保護及監測。設備完全滿足“電氣五防”要求,并通過內部故障燃弧試驗及凝露污穢試驗。

執行標準: GB/3906-91  《3~35kV交流金屬封閉開關設備與控制設備》, GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》, JB/T3855-1996 《3.6～40.5kV戶內交流高壓真空斷路器》, DL/T403-2000 《12～40.5kV高壓真空斷路器訂貨技術要求》, DL/T404-1997  《戶內交流高壓開關柜訂貨技術條件》.

二,應用

廣泛用于發電廠、中小型發電機輸電、工礦企業配電及電業系統的二次變電所的受電、送電及大型高壓電動機啟動等,實行控制保護、監測之用。

三,型號及說明

K-金屬鎧裝

Y-移開式

N-戶內用

口-設計序號

24-額定電壓

(Z)/-真空斷路器

口-額定電流

口-額定短路開斷電流

口-方案編號

口-環境特征

四,使用環境

1.環境溫度:最高溫度+40℃, 最低溫度-15℃.

2.濕度:最大日平均相對濕度95%, 最大月平均相對濕度90%.

3.海拔：2500米（特殊工藝，最高4000米）

4.飽和蒸汽壓:日平均值不大于2.2kpa,

5.月平均值不大于1.8kpa.

6.地震烈度:不超過8度.

7.周圍空氣不受腐蝕性或可燃?xì)怏w,水蒸汽等明顯污染,可用與垂直滴水的環境。

6.環境空氣不受灰塵、煙霧、腐蝕性和/或易燃?xì)怏w、蒸汽或鹽的顯著污染

7.無嚴重污染和嚴重振動復發，嚴重程度設計以滿足1級要求的惡劣條件。

注：如果運行條件超過正常條件，請與我們的技術部門聯系

五,技術參數

六,主要特點

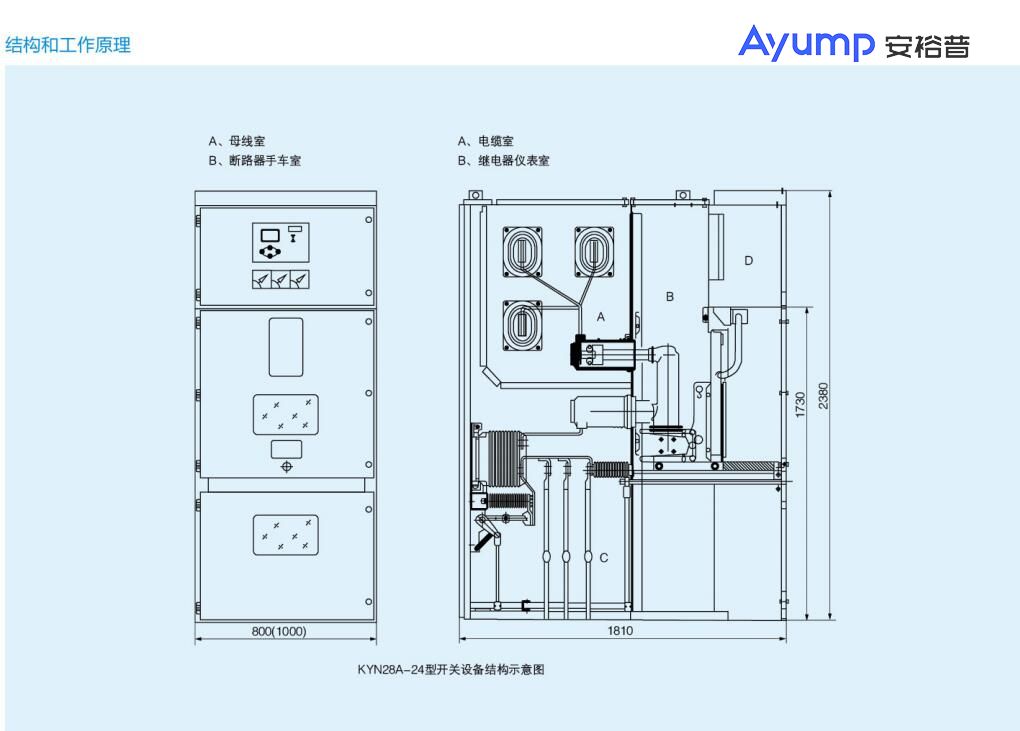

KYN28A-24系列開關設備機構整體由柜體和中置可抽出部件兩大部分組成,柜體用隔板分為五個相互獨立的隔室,外殼防護等級為IP4X,各隔室間防護等級IP2X.設備配備手車室VS1型真空斷路器或固定式負荷開關,可以從正面進行安裝調試和維護,因此它可以背靠背組成雙排列和靠墻安裝,提高了開關設備的安全性、靈活性,減少了占地面積。
