開關設備 KYN28A-12型戶內金屬鎧裝中置式交流金屬封閉開關設備

一,概述

KYN28A-12型戶內金屬鎧裝中置式開關設備（以下簡稱開關設備）,系3～10kV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能,可配用VS1、VD4、VB2、3AH5、10-VPR真空斷路器,實為一種性能優越的配電裝置。

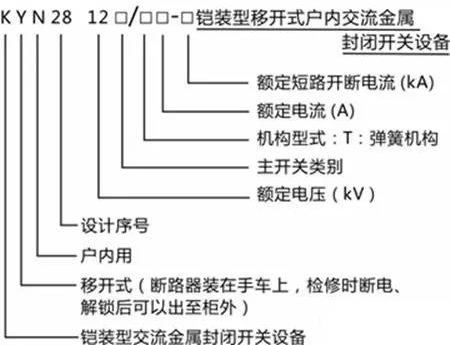

二、型號及說明

鎧裝型移開式戶內交流金屬封閉開關設備

K-鎧裝型交流金屬封閉開關設備

Y-移開式(斷路器裝在手車上,檢修時斷電.解鎖后可以出至柜外)

N-戶內用

28-設計序號

12-額定電壓(kV)

口/-主開關類別

口-機構型式:T:彈簧機構

口-額定電流(A)

-口-額定短路開斷電流(kA)

三、使用環境

1、環境溫度最高溫度不超過+40℃,最低不超過-10℃。

2、環境濕度日平均相對濕度≤95%,月平均相對濕度≤90%。

3、海拔高度不超過1000m。

4、地震烈度不超過8度。

5、周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染。

6、無經常性的劇烈震動場所。

四、技術參數

五、主要特點

a、該產品為組裝式結構設計,采用拉鉚螺母和高強度螺栓聯接組裝而成,外殼采用瑞士進口的厚度為2mm敷鋁鋅鋼板,門板材料為冷軋鋼板并采用樹脂粉末靜電噴涂工藝,外形美觀大方,安裝維修方便。

b、板材經數控進口設備加工折彎工藝,使柜體比同類設備整體重量輕,機械強度好,外殼防護等級IP4X,且精度高,便于裝配及實現材料統一化。

c、各高壓隔室完全隔離,每個高壓隔室在柜頂部裝設各自的泄壓板,保證內部電弧故障不會影響相鄰隔室,保證設備。開關柜各高低壓隔室都有良好的密封措施,高壓隔室內裝有自動加熱裝置,保證柜內絕級體表面干燥。

d、可實現閉門操作。開關柜的各項正常操作,包括斷路器分合閘、斷路器手車推到工作位置和退出到試驗/隔離裝置,以及接地開關的分合閘,都要求在高壓隔室門板開閉條件下進行。

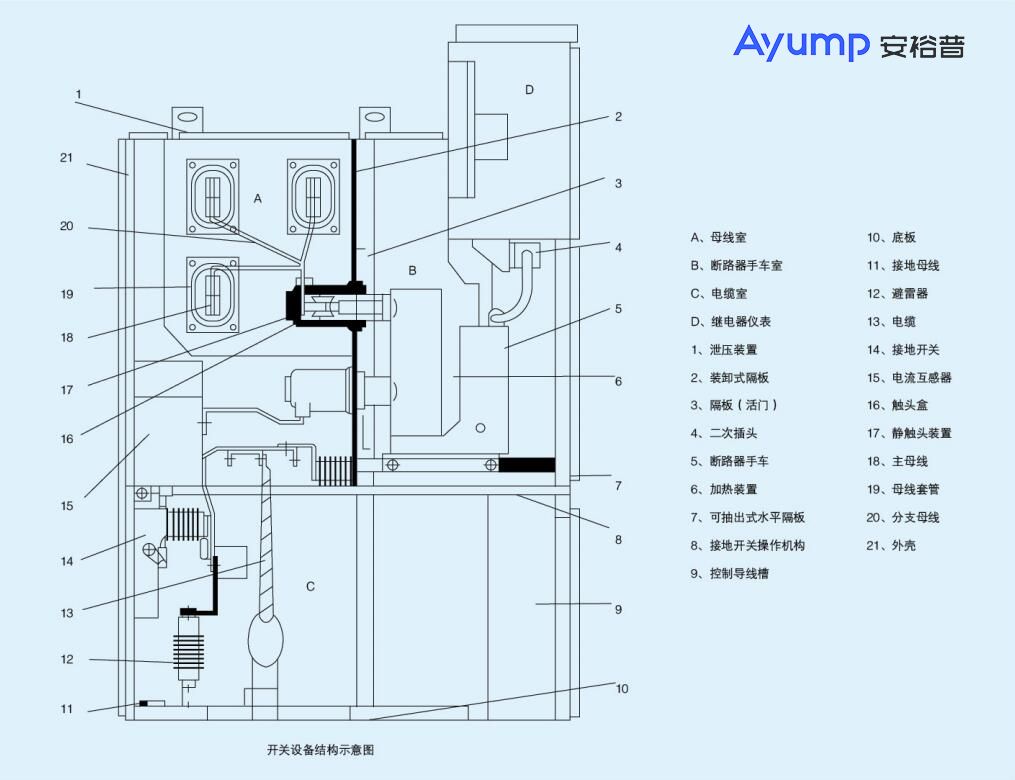

e、柜體分為手車室、母線室、電纜室、繼電器及儀表室。手車室后部裝有接地的金屬活門,手車抽出后,活門自動關閉;二次觸頭,隨手車進出實現通、斷;母線室與其它室隔開;電纜室位于后下部,便于敷設進出線電纜,底部裝有接地母線;繼電器及儀表室位于柜的前上部。

f、可抽出水平隔板及裝卸母線室隔板,使得主母線的聯接以及電纜、接地開關、避雷器、電流互感器等組件的安裝和檢修都可在開關柜正面進行,十分方便。

g、開關柜面板開有觀察窗,可以看到斷路器手車上的分/合按鈕及斷路器機械位置指示器以及彈簧的儲能/釋放狀態指示器并可手動分/合斷路器和儲能?！　?/p>

h、手車與柜體絕緣結構配合,機械聯鎖可靠、靈活。手車在柜體內有斷開、試驗、工作位置、每一位置有定位裝置,以保證聯鎖可靠。

i、柜內帶電母線采用熱縮套管套裝,母線為銅質材料,搭接處鍍錫。
